Engranes Cónicos Rectos y Espirales
Transmisión Angular de Precisión
Los engranes cónicos son la solución ideal para transmitir movimiento entre ejes que se intersectan en diferentes ángulos:
- Transmisión en ángulos de 90° principalmente
- Máxima estabilidad operativa
- Diseño robusto y confiable
- Disponibles rectos y espirales
- Alta capacidad de carga
- Funcionamiento suave y eficiente
Tipos Disponibles

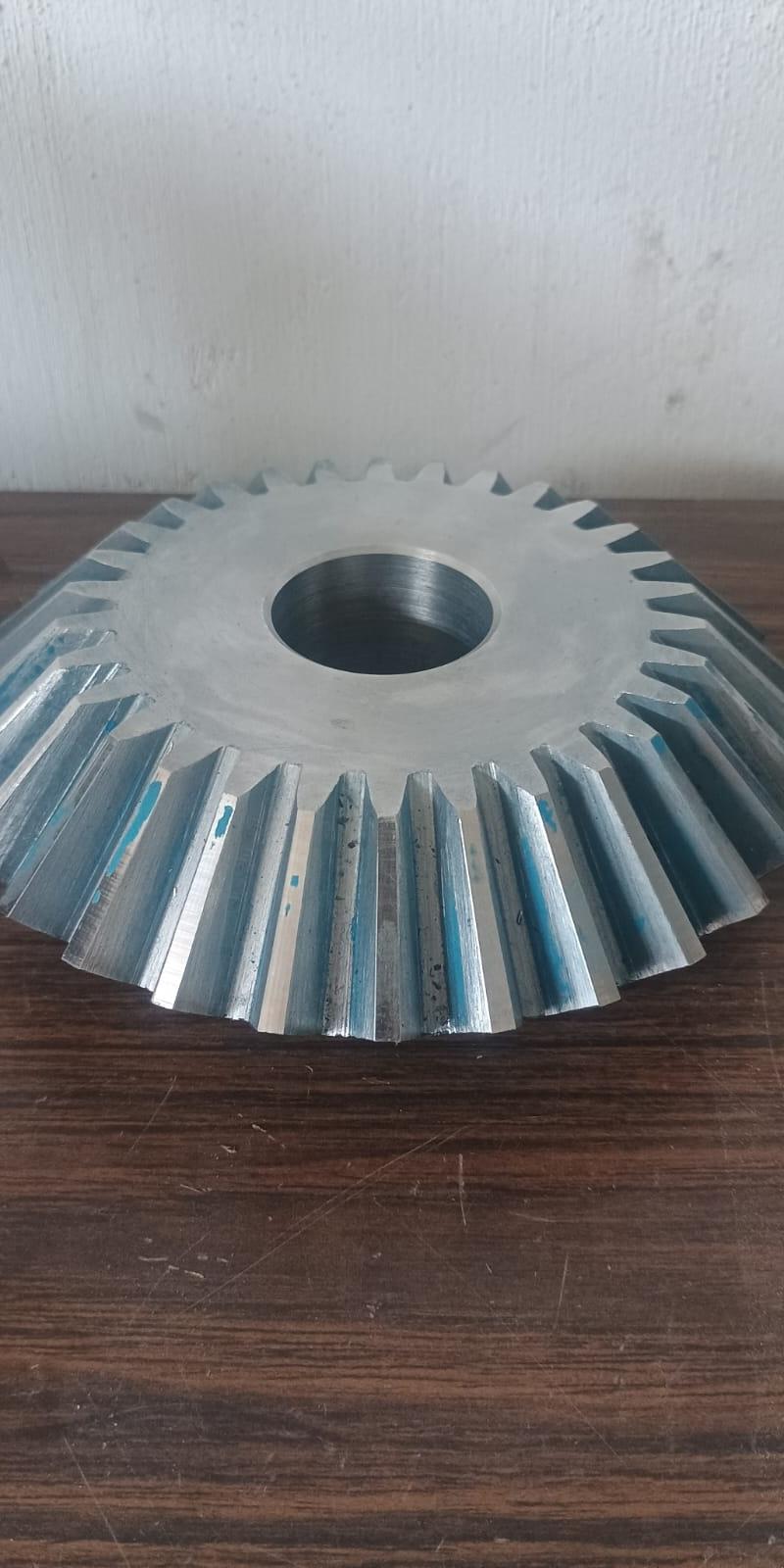

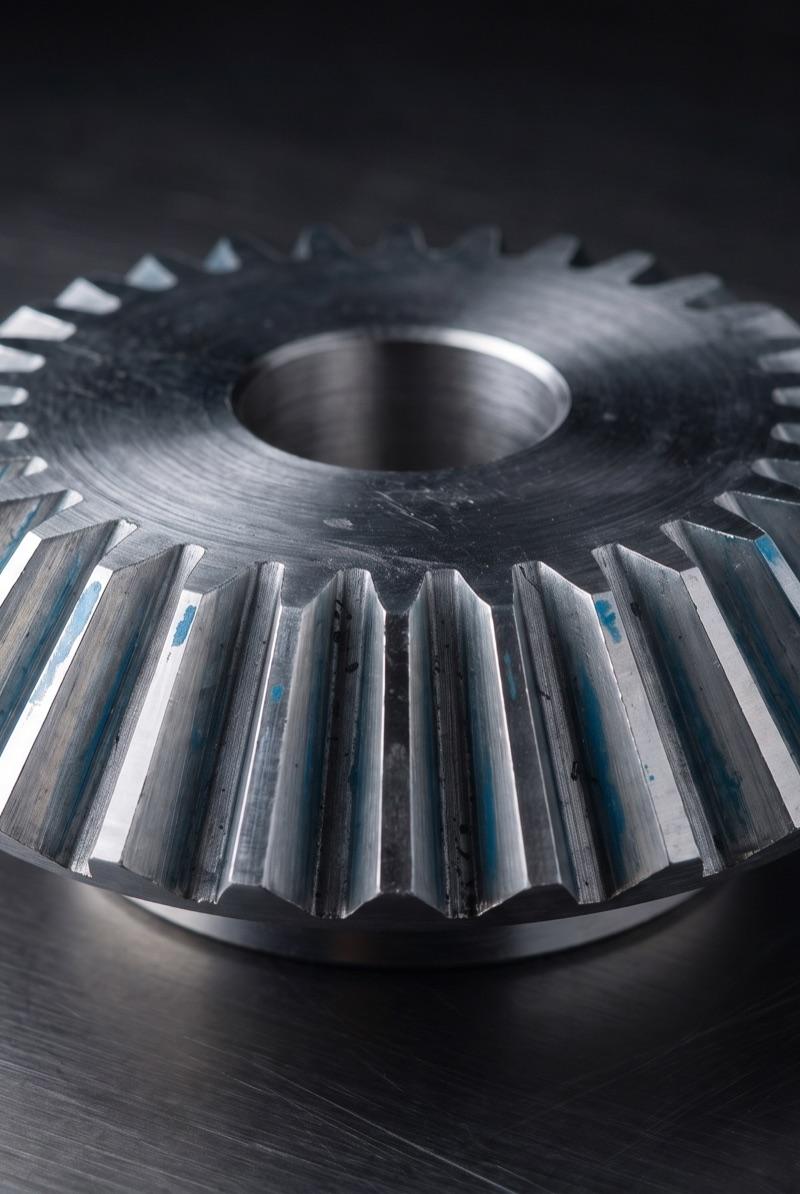

Engranes cónicos rectos
Engranes cónicos espirales
Engranes hipoidales
Diseños especiales a medida
Qué son los engranes cónicos

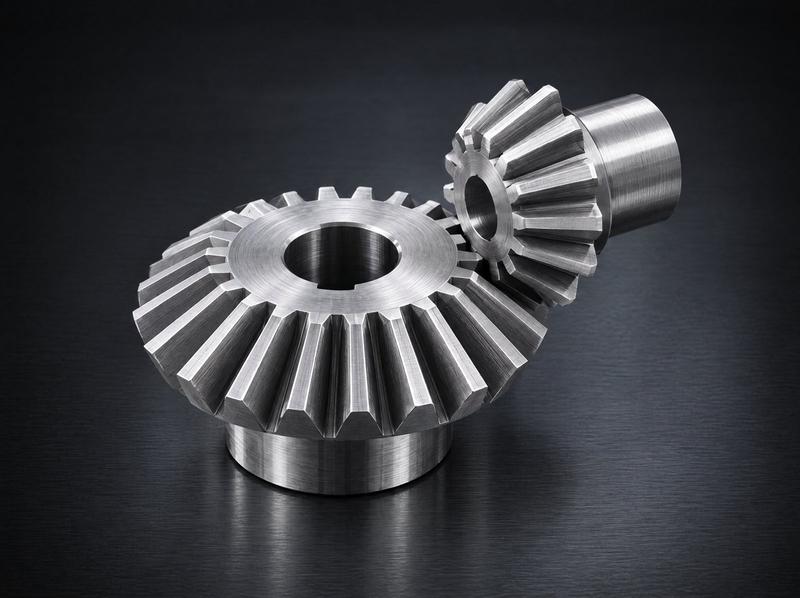

Los engranes cónicos transmiten movimiento entre dos ejes que se cruzan, típicamente a 90°. A diferencia de los engranes rectos —que operan entre flechas paralelas—, los cónicos tienen forma de tronco de cono y su dentado se traza sobre una superficie cónica, lo que les permite cambiar la dirección de la potencia de un eje a otro. Siempre trabajan en pares (piñón y corona cónica) y son la solución estándar cuando la máquina necesita llevar el giro de un eje horizontal a uno vertical, o repartir par entre flechas que se intersectan.
En Engranes Puebla fabricamos engranes cónicos en Puebla a partir de dibujo, muestra física o ingeniería inversa de la pieza desgastada, garantizando que el par nuevo engrane con la geometría exacta de tu equipo.
Cónicos rectos vs. espirales
La diferencia clave está en el trazo del diente. Los engranes cónicos rectostienen dientes rectos y convergentes hacia el vértice del cono: son robustos, económicos y fáciles de fabricar e inspeccionar, ideales para velocidades bajas o moderadas y engranaje intermitente. El contacto entra de golpe, así que a alta velocidad generan más ruido y vibración.
Los engranes cónicos espirales llevan dientes curvos que engranan de forma gradual y progresiva. Ese contacto continuo reparte mejor la carga, reduce el ruido y la vibración y permite mayores velocidades y capacidad de par. Por eso se prefieren en transmisiones continuas y maquinaria exigente. Cuando la aplicación requiere ejes cruzados que no se intersectan y máxima suavidad, existe además la variante hipoidal.
Cuándo elegir un engrane cónico
Usa engranes cónicos siempre que necesites cambiar la dirección de la transmisión o repartir potencia entre ejes cruzados. Son la elección natural cuando el motor y la carga están a 90°, cuando hay que redirigir el giro dentro de una caja de cambio de dirección, o cuando un diferencial debe dividir el par hacia dos salidas. Si tus ejes son paralelos, en cambio, lo correcto es un engrane recto o helicoidal; el cónico se justifica específicamente por el cruce de ejes.
Materiales y tratamientos térmicos
Fabricamos los engranes cónicos en aceros de maquinaria y aceros de cementación según el par y las condiciones de servicio. Para trabajos que exigen mayor dureza superficial y resistencia al desgaste ofrecemos tratamientos térmicos opcionales —temple, cementado o templado por inducción— que prolongan la vida útil del dentado bajo carga. Manejamos módulos de 0.5 a 12 y diámetros de hasta 2000 mm, lo que cubre desde piezas pequeñas de precisión hasta engranes de maquinaria pesada.
Industrias y aplicaciones
Los engranes cónicos son piezas clave en diferenciales automotrices e industriales, cajas de cambio de dirección, reductores angulares, molinos, transmisiones de maquinaria pesada, equipo agrícola y líneas de proceso. Cualquier sector que mueva potencia entre ejes cruzados —minería, construcción, agroindustria, cementeras, plantas de manufactura— depende de este tipo de par. Desde San Pedro Cholula, Puebla, damos servicio a toda la República Mexicana con más de 25 años de oficio y más de 1,500 trabajos entregados.
Preguntas frecuentes sobre engranes cónicos
¿Conviene un engrane cónico recto o espiral?
Depende de la velocidad y el nivel de carga. El engrane cónico recto es la opción económica y robusta para velocidades bajas o moderadas y engranaje ocasional; sus dientes rectos son fáciles de fabricar e inspeccionar. El engrane cónico espiral, con dientes curvos, engrana de forma gradual y progresiva: opera más suave y silencioso, distribuye mejor la carga y soporta mayores velocidades, por eso se prefiere en transmisiones continuas y maquinaria exigente. En Engranes Puebla fabricamos ambos y te orientamos según tu aplicación, par y rpm.
¿A qué ángulos fabrican engranes cónicos?
El ángulo más común entre ejes es de 90°, que resuelve la mayoría de los cambios de dirección de transmisión. También fabricamos engranes cónicos a ángulos distintos de 90° (cónicos angulares) cuando el diseño de la máquina lo requiere. Lo importante es que los ejes se crucen: los engranes cónicos transmiten movimiento entre flechas que se intersectan, no entre ejes paralelos. Comparte tu ángulo objetivo y la relación de transmisión y calculamos la geometría del par.
¿Para qué aplicaciones sirven los engranes cónicos?
Sirven siempre que haya que cambiar la dirección del movimiento o repartir potencia entre ejes cruzados. Los usos típicos son diferenciales, cajas de cambio de dirección, transmisiones de maquinaria pesada, molinos, reductores angulares, equipo agrícola y sistemas donde el motor y la carga están a 90°. Si tu máquina necesita llevar el giro de un eje horizontal a uno vertical (o viceversa), un par cónico es la solución estándar.
¿Qué tamaños y módulos de engranes cónicos manejan?
Trabajamos módulos de 0.5 a 12 y diámetros de hasta 2000 mm, lo que cubre desde piezas pequeñas de precisión hasta engranes de maquinaria pesada. Fabricamos por dibujo, muestra física o ingeniería inversa a partir de la pieza desgastada, con tratamientos térmicos opcionales para mayor dureza y vida útil. Con más de 25 años y más de 1,500 trabajos entregados, damos servicio desde San Pedro Cholula, Puebla, a toda la República Mexicana.
Solicita tus Engranes Cónicos
¿Necesitas engranes cónicos en Puebla? Fabricamos engranes cónicos de alta precisión desde San Pedro Cholula para toda la República Mexicana.
