Engranes Helicoidales
Engranes Helicoidales de Alta Eficiencia

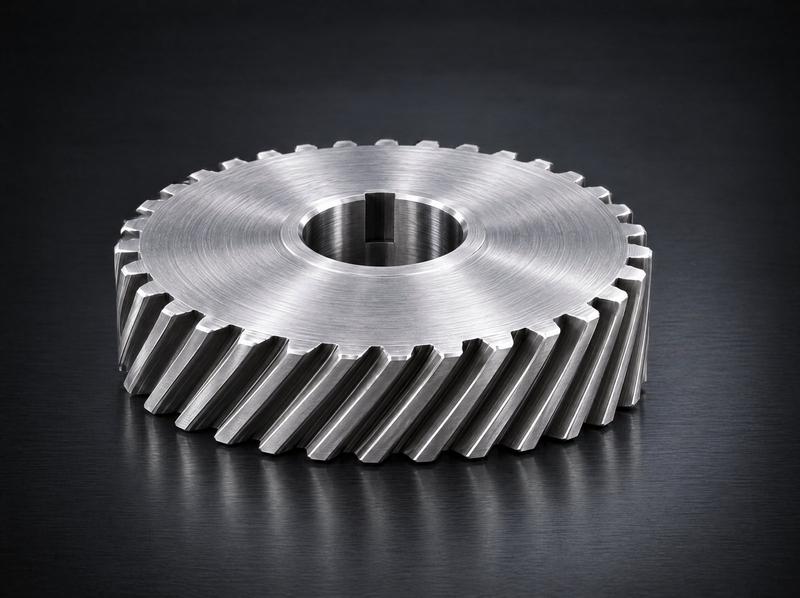

Los engranes helicoidales tienen los dientes cortados en ángulo formando una hélice, a diferencia de los engranes rectos cuyos dientes son paralelos al eje. Esa geometría hace que el contacto entre dientes sea gradual, lo que se traduce en una transmisión más suave, silenciosa y con mayor capacidad de carga. Son la opción natural cuando la aplicación exige alta velocidad, potencia sostenida y bajo ruido entre ejes paralelos. Características destacadas:
- Reducción significativa de ruido
- Transmisión más suave
- Mayor capacidad de carga
- Contacto gradual entre dientes
- Menor vibración operativa
- Eficiencia superior al 98%
Ventajas Técnicas
Operación silenciosa
Mayor duración de vida útil
Transmisión de mayor potencia
Funcionamiento más suave
Helicoidal vs. recto: silencio, carga y empuje axial
La ventaja de un engrane helicoidal frente a uno recto está en cómo engranan los dientes. En un engrane recto, cada diente entra en contacto de golpe a lo largo de toda su cara, lo que genera impacto, vibración y ruido conforme suben las revoluciones. En un engrane helicoidal, la hélice hace que el contacto empiece en un extremo del diente y se extienda progresivamente hacia el otro: la carga se reparte sobre varios dientes al mismo tiempo. Ese engrane gradual es la razón directa de que sean más silenciosos y de que soporten mayor capacidad de carga que un engrane recto del mismo tamaño, con menor desgaste y una vida útil más larga.
El precio de esa suavidad es el empuje axial (thrust): como los dientes están inclinados, al transmitir potencia aparece una fuerza a lo largo del eje, además de la fuerza tangencial normal. No es un defecto, es física del diseño, pero sí obliga a resolverlo bien. Por eso una transmisión con engranes helicoidales exige rodamientos adecuados (de rodillos cónicos, de bolas de contacto angular o un montaje que absorba ese empuje), y en algunos casos se recurre a configuraciones de doble hélice para cancelar el thrust. Al fabricar tu engrane consideramos el ángulo de hélice y las cargas resultantes para que la transmisión completa trabaje equilibrada.
Los engranes helicoidales transmiten movimiento principalmente entre ejes paralelos, y con la geometría correcta también entre ejes cruzados. Es la configuración típica de cajas de velocidad, reductores, transmisiones de alta velocidad y maquinaria industrial de operación continua, donde el ruido y la eficiencia importan tanto como la potencia. En Engranes Puebla fabricamos cada pieza por dibujo, muestra física o ingeniería inversa de un engrane existente, cuidando el ángulo de hélice, el módulo y la precisión para que entre 1:1 en tu equipo.
Sobre materiales y acabado: partimos de aceros aleados de grado industrial y, según la exigencia de la aplicación, aplicamos tratamientos térmicos opcionales(temple, cementado o nitrurado) para endurecer los flancos del diente, que es donde se concentra el esfuerzo. Manejamos módulos de 0.5 a 12 y diámetros de hasta 2000 mm, con precisión DIN 6 o superior. Con más de 25 años de oficio y más de 1,500 trabajos entregados, fabricamos engranes helicoidales en Puebla y los enviamos a toda la República Mexicana desde nuestro taller en San Pedro Cholula.
Aplicaciones Especializadas
Sectores Industriales
- Maquinaria de alta precisión
- Equipos médicos y farmacéuticos
- Sistemas de automatización
- Maquinaria textil avanzada
- Equipos de procesamiento de alimentos
- Sistemas de transporte silencioso
Especificaciones Técnicas
- Ángulos de hélice optimizados
- Precisión DIN 6 o superior
- Materiales certificados
- Tratamientos térmicos especializados
- Acabados de alta calidad
- Control dimensional riguroso
Preguntas frecuentes sobre engranes helicoidales
¿Por qué un engrane helicoidal es más silencioso que uno recto?
Porque sus dientes están cortados en ángulo (hélice), el contacto entre dientes es gradual: cada diente entra en engrane de forma progresiva en lugar de golpear de golpe como en un engrane recto. Esa transición suave reduce el impacto, la vibración y el ruido, y permite trabajar a mayores velocidades sin la resonancia típica de los engranes rectos.
¿Helicoidal o recto para mi aplicación?
Elige helicoidal cuando necesites operación silenciosa, alta velocidad o mayor capacidad de carga entre ejes paralelos (cajas de velocidad, transmisiones de potencia, maquinaria continua). El engrane recto sigue siendo válido cuando el costo o la simplicidad mandan y el empuje axial es un problema, ya que el helicoidal genera empuje axial (thrust) que exige rodamientos adecuados. Si nos describes carga, rpm y espacio disponible, te recomendamos el tipo correcto sin costo.
¿Qué módulos y diámetros fabrican?
Fabricamos engranes helicoidales en módulos de 0.5 a 12 y diámetros de hasta 2000 mm, con precisión DIN 6 o superior. Trabajamos por dibujo, muestra física o ingeniería inversa de una pieza existente, y damos servicio a toda la República Mexicana desde San Pedro Cholula, Puebla.
¿Manejan tratamientos térmicos?
Sí. Ofrecemos tratamientos térmicos opcionales (temple, cementado, nitrurado según el material) para elevar la dureza superficial y la resistencia al desgaste de los flancos del diente, que es justo donde se concentra el esfuerzo en un engrane helicoidal de alta carga. El tratamiento se define en función del acero elegido y de las condiciones de trabajo de la transmisión.
Solicita tu Cotización
¿Necesitas engranes helicoidales en Puebla? En Engranes Puebla fabricamos engranes helicoidales de alta calidad para aplicaciones exigentes. Desde San Pedro Cholula ofrecemos soluciones a toda la República Mexicana.
