Flechas Industriales
Flechas de Precisión para Transmisiones
Una flecha de transmisión es el eje metálico que transmite torque y movimiento rotativo entre los componentes de una máquina —del motor al reductor, del reductor a la carga—. En Engranes Puebla fabricamos flechas de transmisión en Puebla a medida, maquinadas bajo plano o muestra, para que su sistema gire alineado, sin holgura y sin vibración.

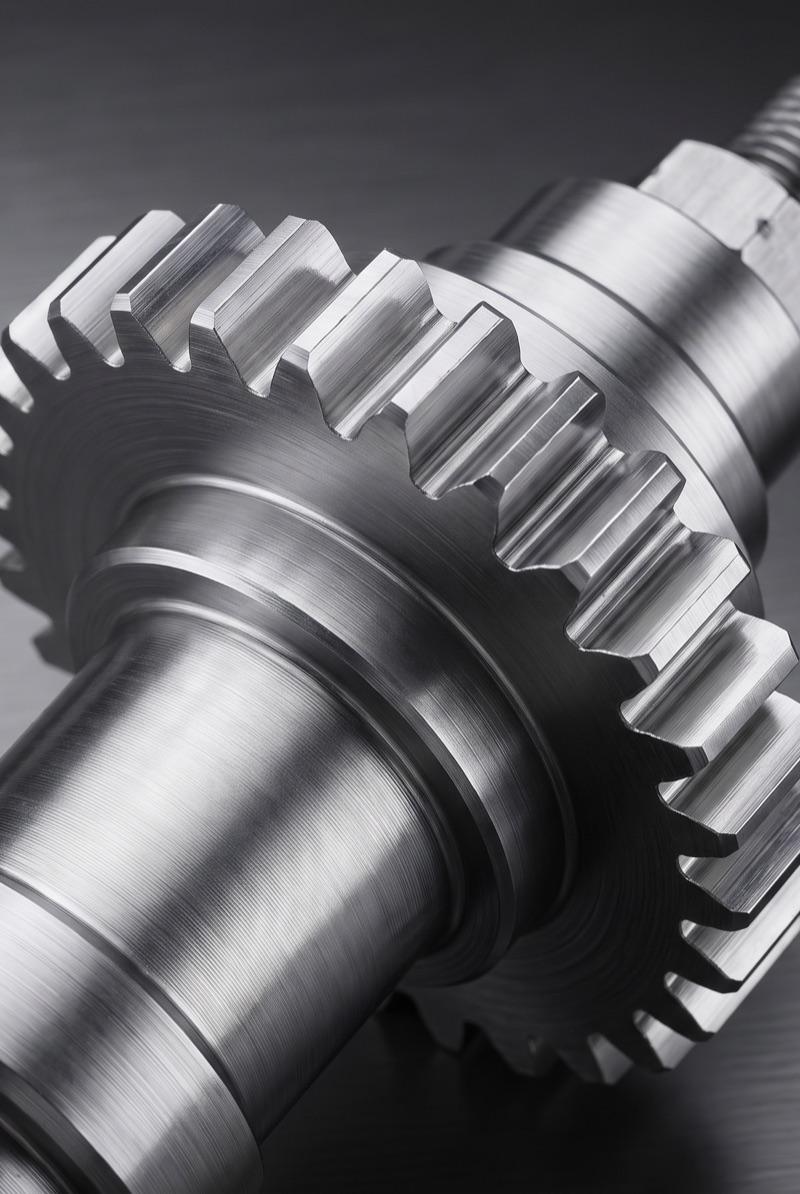

Cada flecha se diseña alrededor de la geometría que necesita su equipo. Maquinamos cuñeros (chaveteros) para acoplar poleas, coples y engranes; escalones de diámetro para asentar rodamientos y separadores; roscas para tuercas de retención; y cuando el diseño lo exige, integramos engranes o estrías (splines)directamente sobre el eje. Son ejes maquinados a medida, no piezas de catálogo: respetamos las cotas, los ajustes y los radios de transición de su dibujo original.
El material se elige según la carga y el ambiente de trabajo. Trabajamos acero al carbono(1018, 1045) para servicio general y aceros aleados (4140, 4340, 8620) cuando la transmisión exige mayor resistencia a la fatiga y al torque. Sobre estos aceros aplicamos tratamientos térmicos opcionales —temple y revenido para dureza en todo el núcleo, o cementado para una superficie dura sobre un corazón tenaz— de modo que la flecha soporte años de esfuerzo cíclico sin deformarse.
En una flecha, la precisión no es un lujo: es lo que evita que la máquina falle. Un eje fuera de tolerancia descentra los rodamientos; un eje sin balanceo genera vibración que calienta y destruye chumaceras y sellos. Por eso cuidamos concentricidad, rectitud, acabado superficial en los asientos de rodamiento y —cuando la aplicación gira a alta velocidad— ofrecemos balanceado dinámico. El resultado es una transmisión silenciosa, alineada y con la vida útil que su equipo debe tener.
Fabricamos flechas para reductores, motores, transmisiones, bombas, ventiladores, bandas transportadoras y prácticamente cualquier máquina rotativa de la industria. Con más de 25 años de oficio y más de 1,500 trabajos entregados, reproducimos una flecha rota, fabricamos un repuesto que ya no consigue o maquinamos una pieza nueva desde su plano. Nuestras flechas garantizan:
- Alineación perfecta garantizada
- Tolerancias dimensionales estrictas
- Materiales de alta resistencia (acero al carbono y aleado)
- Acabados superficiales superiores en asientos de rodamiento
- Balanceado dinámico disponible
- Tratamientos térmicos especializados (temple, cementado)
Somos su proveedor de ejes maquinados a medida en San Pedro Cholula, con servicio a toda la República Mexicana.
Tipos de Flechas
Flechas lisas
Flechas estriadas
Flechas con chavetas
Flechas especiales a medida
Preguntas frecuentes sobre flechas
¿Fabrican flechas a partir de un plano o de una muestra?
Sí. Fabricamos tanto con plano técnico (dibujo con cotas, tolerancias y ajustes) como a partir de una muestra física, incluso si la flecha llegó rota o desgastada. Medimos la pieza, reconstruimos la geometría —cuñeros, escalones, roscas— y entregamos un repuesto idéntico o mejorado. Es la vía típica cuando el eje original ya no se consigue.
¿Qué materiales y tratamientos térmicos manejan?
Trabajamos acero al carbono (1018, 1045) para servicio general y aceros aleados (4140, 4340, 8620) para cargas y torques altos. Según la aplicación aplicamos tratamientos térmicos opcionales: temple y revenido para dureza en todo el núcleo, o cementado para una superficie dura sobre un corazón tenaz. Elegimos el material y el tratamiento en función de la carga, la velocidad y el ambiente de trabajo de su máquina.
¿Hacen flechas con engrane o estrías (splines) integradas?
Sí. Además de cuñeros, escalones y roscas, integramos engranes o estrías directamente sobre el eje cuando el diseño lo requiere, para transmitir torque sin acoplamientos adicionales. También maquinamos flechas lisas, estriadas y flechas especiales a medida según su plano.
¿Qué tolerancias y alineación garantizan?
Respetamos las tolerancias dimensionales y los ajustes que marca su plano, cuidando concentricidad, rectitud y acabado superficial en los asientos de rodamiento para evitar descentrado. Para ejes que giran a alta velocidad ofrecemos balanceado dinámico, de modo que la transmisión trabaje alineada y sin vibración. Definimos las tolerancias exactas junto con usted según la aplicación.
Solicita tus Flechas
¿Necesitas flechas industriales en Puebla? Fabricamos flechas de precisión desde San Pedro Cholula para toda la República Mexicana.
